2008年 09月 09日
KATO製HO DE10のDCC化その1 |
みなさまこん○○は
タイトル通りですが、KATO製DE10のDCC化を行いました。
NゲージもボチボチDCC化を進めてきましたが、車両数が多いので費用もかかるうえ、デコーダ装着が非常に困難・・・といろいろ問題大なので、Nはアナログでw HOはデジタルでと、まぁやっていこうかなとw
という事で、ウチのHO第一号機関車にデコーダを装着することにした訳です。
HOゲージのモデルの中でも比較的リーズナブルなモデルですが、分解するにもドキドキしますw
んで・・・分解

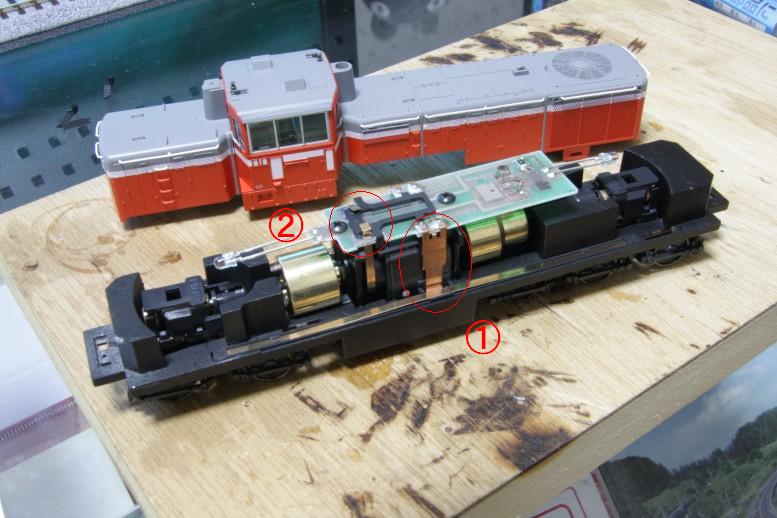

①の基盤から出ている集電板と、②のモータ集電にデコーダを噛ませればいけそうですねw
今回使用するデコーダはデジトラックスのDZ123です。(手元にあったのでw)
ファンクションが2系統しかないですが、とりあえずヘッドライトの制御ができればいいかなと。
まずは、フレーム両サイドの集電板に黒と赤のリード線を、オレンジとグレーはモーターの集電板をボディに干渉しないように折り曲げハンダ付しました。
基盤にハンダ付されている集電板を半田コテを当て外し、そこに青と白を装着。
(写真は撮り忘れました。)
そこで試験走行。
写真では分かりませんが、ちゃんと走りました・・・んが、ライトの配線がよくわかりません。
電気の知識も無いので、基盤を見ても?????
はてさて、どうしたものか・・・。
時間も無いので明日に持ち越しです。
しかし、最近コチラの巨匠のページの影響でどーもHOゲージにハマり出してしまい、今日もジョーシンwebでポチっと・・・・・。
財布の中身はガラーンとしましたが、届くのがとっても楽しみで♪ヽ(゚∀゚)メ(゚∀゚)メ(゚∀゚)ノ
タイトル通りですが、KATO製DE10のDCC化を行いました。
NゲージもボチボチDCC化を進めてきましたが、車両数が多いので費用もかかるうえ、デコーダ装着が非常に困難・・・といろいろ問題大なので、Nはアナログでw HOはデジタルでと、まぁやっていこうかなとw
という事で、ウチのHO第一号機関車にデコーダを装着することにした訳です。
HOゲージのモデルの中でも比較的リーズナブルなモデルですが、分解するにもドキドキしますw
んで・・・分解
①の基盤から出ている集電板と、②のモータ集電にデコーダを噛ませればいけそうですねw
今回使用するデコーダはデジトラックスのDZ123です。(手元にあったのでw)
ファンクションが2系統しかないですが、とりあえずヘッドライトの制御ができればいいかなと。
まずは、フレーム両サイドの集電板に黒と赤のリード線を、オレンジとグレーはモーターの集電板をボディに干渉しないように折り曲げハンダ付しました。
基盤にハンダ付されている集電板を半田コテを当て外し、そこに青と白を装着。
(写真は撮り忘れました。)
そこで試験走行。
写真では分かりませんが、ちゃんと走りました・・・んが、ライトの配線がよくわかりません。
電気の知識も無いので、基盤を見ても?????
はてさて、どうしたものか・・・。
時間も無いので明日に持ち越しです。
しかし、最近コチラの巨匠のページの影響でどーもHOゲージにハマり出してしまい、今日もジョーシンwebでポチっと・・・・・。
財布の中身はガラーンとしましたが、届くのがとっても楽しみで♪ヽ(゚∀゚)メ(゚∀゚)メ(゚∀゚)ノ
